一、氨纶学名聚基甲酯纤维，亦称聚氨酯弹性纤维，是一种具有高弹性能的特种纤维，英文名称为Polyurethane Fiber，国外统称为斯潘德克斯(spandex)。

    氨纶性线性嵌段共聚物，其分子结构中含有两种链段，一种是软链段， 赋予纤维以弹性，一种是硬链段，赋予纤维以分子间的相互作用力, 保证纤维具有一定的使用强度。独特的分子结构赋予氨纶超强的拉伸和恢复能力，氨纶纤维可以牵伸到自身长度的5-8倍, 弹性回复率高达98%，其弹性优于世界现有的任何一种纤维，除此之外，氨纶还具有纤度细、强度高、比重小、染色性和色牢度优良等特点，是一种综合性能极佳的新型纺织原料。

    二、华海艾妮氨纶作为一种高档弹性纤维，具有以下产品特性

    A.具有高度的弹性，纤度细、牵伸大、比重小，织物含氨量低；
    B.强度高、弹性模量大，断裂伸长可达50%以上，织物耐久性优良:
    C.纤度均匀，拉伸应力小，弹性回复率高，适用于中高档织物。

    三、氨纶的规格及其用途

    艾妮氨纶品种齐全，从11 ——1244.dtex，形成消光、有光、半光、有色四大系列24个品种，与涤纶、晴纶、锦纶、棉、羊毛等纺织纤维制成织物，能赋予织物神奇的弹性。织物广泛应用于高档服装、运动衫裤、贴身内衣、袜子、针织及医疗保健等领域，产品主要性能指标达到国际同类产品先进水平 。使用艾妮氨纶纤维的各类织物手感柔软、富有弹性、穿着舒适，让消费者真切的感受到艾妮氨纶的尊贵与时尚 。

    在实际生产中，氨纶可以直接裸丝使用，但更多的是以加工纱使用。根据所用纤维或纱线类型及加工方式的不同，氨纶加工纱又可分为包芯纱、包覆纱和合捻纱。通过单层包覆、双层包覆、包芯、包缠，包捻等形式进行经编、纬编、机织等加工。加工纱可提供更好的控制弹性及手感，应用范围更广。

    四、细旦、有色差别化氨纶纤维

    未来氨纶产品****的市场潜力和魅力就是用于涤、棉、毛、麻的交织混纺，用于服装外衣，其抗皱、耐磨、抗老化和舒适性是其他任何纤维无法比拟的。
    细旦、有色差别化氨纶纤维是诸暨华海氨纶有限公司在吸收国外先进技术的基础上，通过自主研发，采用聚醚型干法纺工艺路线形成了自己独特的生产工艺，工艺技术先进，产品质量稳定可靠，能替代进口，满足了企业生产需要，以及国内外市场对差别化氨纶不断增长的需求。
    用超细旦氨纶纤维织造的织物极度柔软，具有高吸汗性，织造的内衣轻薄、保暖、贴身，无束缚感、悬垂性好。有色氨纶纤维被广泛用于各类高档面料，具有较高的色牢度，比普通织物高1-2倍，产品市场前景广阔。

    五、艾妮氨纶使用注意事项

    1. 使用时要严格区分批号，不同批号不得混用，按照生产日期的前后顺序使用氨纶丝，以防止出现布面弹力不均染色色条等情况。

    2.氨纶丝使用时要保证温度与湿度稳定，车间现场****温度25±5℃，相对湿度65±5℃，使用前需将氨纶搬入生产车间，打开包装停放24小时以上（冬季务必做到）否则氨纶产品质量会受到影响。
    3.合理选择氨纶丝牵伸倍数，包覆丝包芯纱加工如果牵伸过大，加工时织造时容易断，造成质量下降，圆机输入张力太大的因张力偏差会出现暗红，从而降低织物质量。
           20 D   ****牵伸≤3. 2
           40 D   ****牵伸≤3. 8
           70D   ****牵伸≤3. 8
    4.定型温度控制：干式定型温度应控制在160—190℃（时间30-60秒）湿式定型温度应控制在110-120℃（时间30秒内，不能有牵伸）
    注意：由于所使用的定幅机和定型机的型号、织物结构及丝的粗细等因素影响热效率，请以干式定型180℃，湿式定型120℃为基准同时结合定型时间，先打样实验后再决定。
    5.请勿使用氯系型漂白剂，推荐使用含氧型漂白剂。
    6.保管氨纶丝及其制品时，要避免温度太高和阳光直射：在零度以下储存时，会对氨纶品质产生极大破坏。

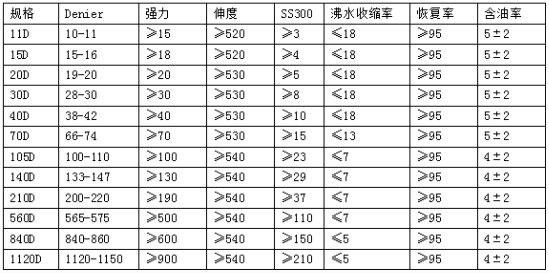

    六、常规丝物理性能

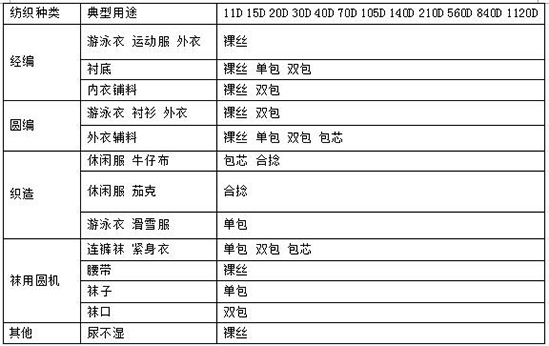

    规格用途
